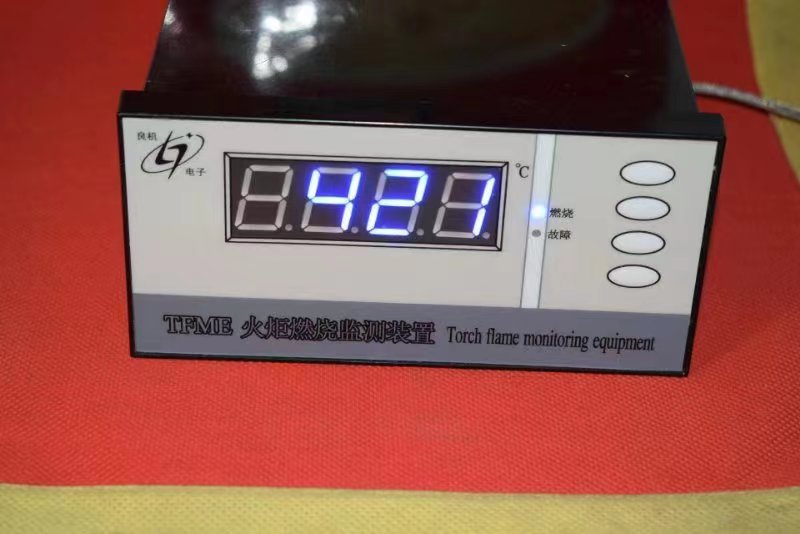

TFME-3型火炬燃烧检测装置

使用说明

简介

十年潜心研究，良机电子第三代放散火炬燃烧监测（火焰检测）装置成功上市，专用于钢铁、石化企业煤气及可燃废气的放散燃烧监测。与第一代（热电偶温控型，大于设定值为“有火”）、第二代（热电偶温度趋势型，设定响应时间内温度上升超过设定限值为“有火”）不同，第三代放散火炬燃烧监测装置具有以下特点：

1.1、 以超大规模可编程数模混合集成电路（PAC）为核心，元器件数量大大减少，功能更强大，可靠性更高。

1.2、 采用第三代火焰温度数学模型和燃烧专家数据库，具有自主学习、自动参数计算能力；能准确区分环境温度变化与燃烧温度变化的不同。

1.3、 无需人工设定参数、着火/熄火响应快，最快着火/熄火响应时间为10秒/30秒，若误动作、用户也可选择慢速响应模式。

注、数据为实验室测定值，现场有可能因热电偶及环境差异而有所不同。

1.4、 具有内部冷端补偿功能及自校零功能。

1.5、 配套火炬专用热电偶（Φ8铠装），热电偶头部作特殊处理，采用特殊工艺和材料，使用温度高达1100℃，寿命可达普通铠装K分度热电偶的2倍以上（装置兼容普通K分度铠装热电偶）。

1.6、  K分度温度测量显示，采样率2次/秒，蓝色四位数码管显示，测量范围0-1000℃，显示分辨率1℃。

1.7、  燃烧指示灯为蓝色发光管，断线指示灯为黄色发光管，热电偶断线报警并显

示“Err.1”。

 1.8、 具有燃烧、熄火、热电偶断线（或电源消失）开关量输出（AC220/DC24V、

3A）。以及热电偶温度变送输出（4-20mA）

 1.9、 完美替代第一代和第二代产品，及时发现熄火隐患，提升安全、环保指数。

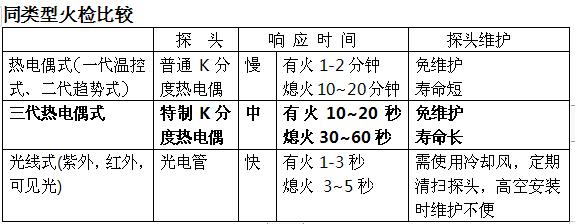

1. 不同类型火检比较

1. 技术参数

电源电压/功耗：  AC100-260V/5W      显示： 0-1000℃温度值

输入：特制铠装镍络—镍硅热电偶（K分度、Φ8mm）温度探头

开关量输出：三路，燃烧，熄火，故障（AC220/DC24V、3A）

模拟量输出：一路，4-20mA 或2-10V（PLC输入规格，短接15和17）

温度补偿:     自动

有火/熄火响应：  10~20秒/30~60秒

环境温度：探头  -30~1100℃    仪表： 0~50℃

外形/开孔尺寸：    80x160x160 /75X150(横式，竖式)

2. 接线图

4. 参数设定

本装置为智能仪表，具为自学习能力，各项参数经计算后自动整定，不需人工设参。

当燃烧不稳定，误动频繁时，仅需短接出线端子1和2，降低响应速度即可。

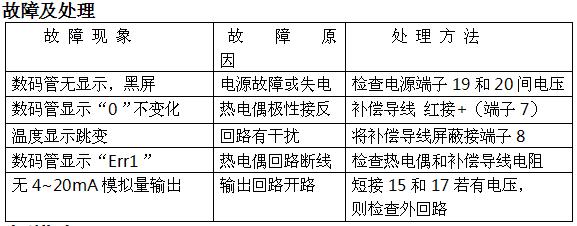

5、

6、选型指南

型号    标准型TFME3-K/A（横式）  TFME3-K/A-V（竖式）

K分度热电偶输入 / 温度变送输出，燃烧、熄火、断线三路报警

型号    经济型TFME3-K（横式）  TFME3-K-V（竖式）

K分度热电偶输入 /无变送输出，燃烧、熄火二路报警

  配套特制热电偶:   型号

2米/根  1500元/根  每增加0.5米加300元
